Membranzellenelektrolyse
SPEZIFIKATIONEN UND TECHNISCHE INFORMATIONEN
ELEKTROLYSEGERÄT MIT MEMBRANZELLE UNTER WASSER
| Typ 24 | Typ 48 | Typ 100 | ||
|---|---|---|---|---|
| Nennleistung | g Cl2 / h | 24 | 48 | 100 |
| Wasserverbrauch | l / h | 1,0 | 1,0 | 5,0 |
| Salzverbrauch | kg / Tag | 3 | 6 | 10 |
| Konzentration der Lösung | g Cl2 / l | 0,6 | 0,8 | 0,8 |
| Wasserstoff bei 100% | l / h | 10 | 20 | 50 |
| Durchsatz durch Schwimmerkammer | l / h | 40 | 60 | 120 |
| PVC-MONTAGETAFEL | ||||
| Höhe | mm | 740 | 740 | 740 |
| Breite | mm | 755 | 820 | 820 |
| Tiefe | mm | 300 | 300 | 300 |
| Gewicht | kg | 25 | 30 | 35 |
| SALZLÖSEBEHÄLTER | ||||
| Inhalt-Salzlösebehälter | l | 90 | 90 | 90 |
| Fassungsvermögen Salz | kg | 75 | 75 | 75 |
| ANSCHLÜSSE | ||||
| Wasserstoffabgang | DN | 10 | 10 | 10 |
| Netzanschluss | V / AC | 230 | 230 | 230 |
| elektrische Leistungsaufnahme | VA | 100 | 260 | 520 |
Anwendungsbereiche
- Freischwimmbäder privat / öffentlich
- Hallenschwimmbäder privat / öffentlich
- Therapiebäder
- Whirlpools
Das Elektrolysegerät wird an das Beckenwasser angeschlossen und benötigt keinen Frischwasseranschluss. Ein Teil des Beckenwassers dient der Aufnahme des entstehenden Desinfektionsmittels, welches mittels Injektor in die Umwälzleitung eingeleitet wird. Dadurch ist keine zusätzliche Dosierpumpe notwendig.
Die Absaugung wird überwacht und bei Unterschreiten einer Mindestmenge wird die Produktion abgeschaltet. Durch die Anordnung der Zelle unter Wasser besteht keine Gefahr durch austretendes Chlor. Zusätzlich gibt es einen optionalen Chlorgassensor zur Überwachung der Raumluft. Die Anlage kann mit Hilfe der optional erhältlichen Wandhalter montiert und der Salzlösebehälter darunter platziert werden. Dadurch ist der Platzbedarf gering und die Montage einfach.

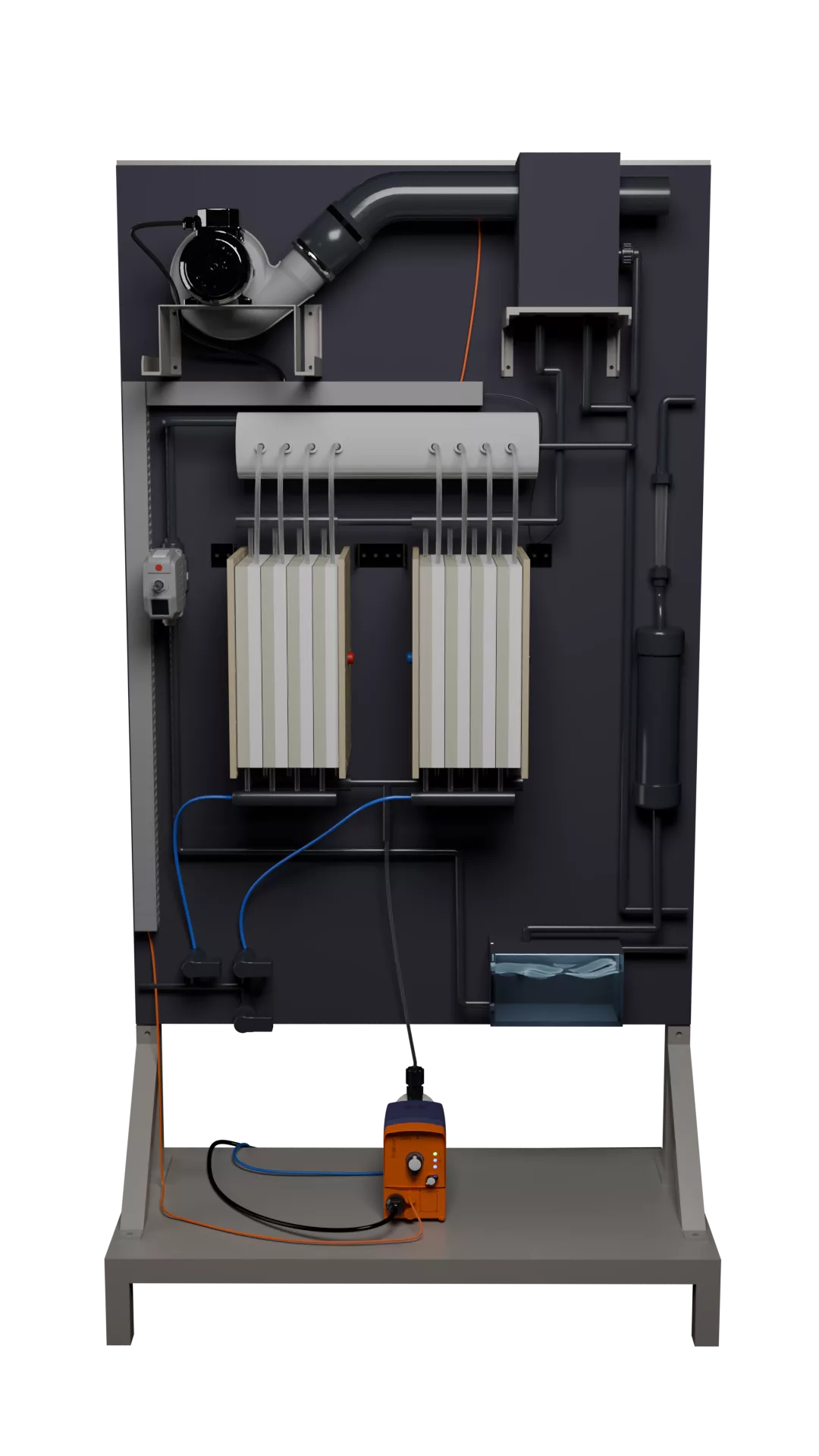

ELEKTROLYSEGERÄT MIT FREIHÄNGENDER ZELLE
| Typ 250 | Typ 500 | ||
|---|---|---|---|
| Nennleistung | g Cl2 / h | 250 | 500 |
| Wasserverbrauch | l / h | 12,5 | 25 |
| Salzverbrauch | kg / Tag | 25 | 50 |
| Konzentration der Lösung | g Cl2 / l | 0,8 | 0,8 |
| Wasserstoff bei 100% | l / h | 125 | 250 |
| Durchsatz durch Schwimmerkammer | l / h | 300 | 600 |
| STAHL-MONTAGETAFEL | |||
| Höhe | mm | 2.010 | 2.010 |
| Breite | mm | 1.300 | 1.020 |
| Tiefe | mm | 500 | 500 |
| Gewicht | kg | 50 | 45 |
| SALZLÖSEBEHÄLTER | |||
| Inhalt-Salzlösebehälter | l | 90 | 210 |
| Fassungsvermögen Salz | kg | 75 | 175 |
| ANSCHLÜSSE | |||
| Wasserstoffabgang | DN | 50 | 50 |
| Netzanschluss | V / AC | 400 | 400 |
| elektrische Leistungsaufnahme | kVA | 2,3 | 5,0 |
Anwendungsbereiche
- Freischwimmbäder öffentlich
- Hallenschwimmbäder öffentlich
- Therapiebäder
- Schulschwimmbäder
Die Elektrolyseanlage wird an Frischwasser und an das Beckenwasser angeschlossen. Das Beckenwassers dient der Aufnahme des entstehenden Desinfektionsmittels, welches mittels Injektor in die Umwälzleitung eingeleitet wird. Dadurch ist keine zusätzliche Dosierpumpe notwendig.
Die Absaugung wird überwacht und bei Unterschreiten einer Mindestmenge wird die Produktion abgeschaltet. Das Frischwasser dient ausschließlich der Produktion und wird mittels eigenständigem Enthärter auf einen Wert zwischen 0 und 1° dH enthärtet. Ein Druckminderer reduziert den Vordruck des Frischwassers auf 1 bar und sorgt für konstante Verhältnisse innerhalb der Elektrolysezelle. Die Anlage wird auf einem freistehenden Gestell vormontiert. Dadurch reduziert sich der Installationsaufwand vor Ort erheblich. Zum sicheren Betrieb der Anlage verfügt sie über einen vorinstallierten Chlorgassensor. Der in der Kathodenkammer entstehende Wasserstoff wird ins Freie geleitet. (bei Typ 200 mittels Ventilator)
Ihre Vorteile auf einen Blick.
- Kein Chlorgeruch
- Kein Umgang mit gefährlichen Chemikalien
- Kein Augenbrennen
- Keine Reizung von Schleimhäuten
- Keine Aufsalzung
- Höchste und zuverlässige Desinfektionswirkung
- Geringe Betriebskosten
- Modernste Membranzellen-Technologie
- Made in Germany
