Eco-System
SPEZIFIKATIONEN UND TECHNISCHE INFORMATIONEN
ECO-a
ECO-a 75 | ECO-a 90 | ECO-a 150 | ECO-a 200 | ECO-a 300 | ||
---|---|---|---|---|---|---|
Nennleistung | g Cl2 / h | 75 | 90 | 150 | 200 | 300 |
Zellen-Durchflussmenge | l / h | 15 | 18 | 30 | 40 | 50 |
Salzverbrauch | g / h | 300 | 375 | 600 | 700 | 1.200 |
Salzkonzentration | g / l | 16 | 16 | 16 | 16 | 16 |
Hypochloritkonzentration | g / h | 5 | 5 | 5 | 5 | 5 |
Wasserstoff | g / h | 34 | 41 | 70 | 90 | 140 |
Dosierpumpe | l / h | 1,2 | 1,2 | 4 | 4 | 4 |
ANSCHLÜSSE | ||||||
Wasserverbrauch | l / h | 15 | 18 | 30 | 40 | 50 |
Netzanschluss | V | 230 | 230 | 230 | 230 | 230 |
elektrische Leistungsaufnahme | kVA | 1 | 1,2 | 1,5 | 2 | 2,5 |
Die Rohrzellen-Elektrolyse
Zur Herstellung chloratarmer Natriumhypochlorit-Lösung direkt vor Ort. Die ungeteilten Zellen haben eine hohe Lebensdauer und sind bewusst einfach gehalten. Die SPS-Steuerung überwacht und regelt alle relevanten Betriebsparameter und verfügt über zahlreiche Anbingungsmöglichkeiten wie externe Freigabe On/Off, Modbus IP und Modbus RS485.
Durch die kontinuierliche Überwachung der Salzkonzentration wird eine unnötig hohe Verschleppung in das Badewasser vermieden. Mit einer Kapazität von 25 bis 4.000 g Chlor pro Stunde ist die Elektrolyseanlage perfekt für kleine und große Desinfektionsanwedungen geeignet.

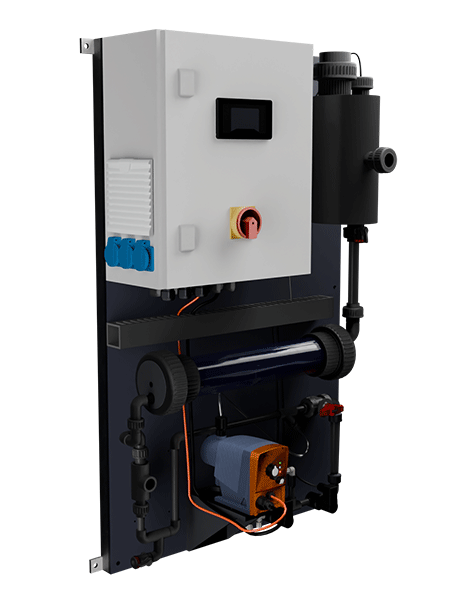

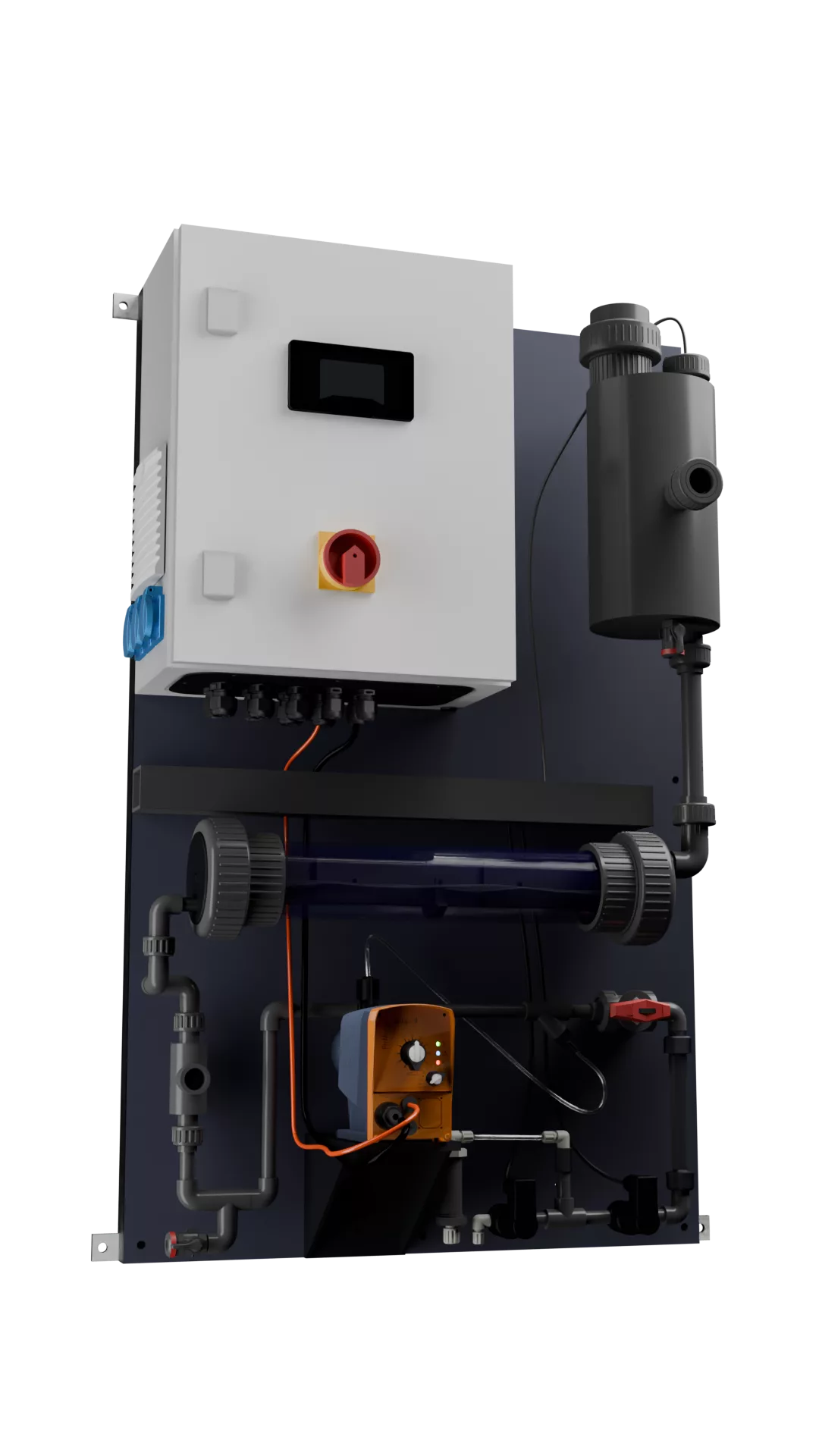

Die Anlagen sind auf einem Edelstahlrahmen montiert und können an der Wand aufgehängt werden. Optional ist ein freistehendes Gestell erhältlich. Salz und Produkttank können unabhängig von der Anlage positioniert werden. Der Schaltschrank ist bei den Baugrößen 75-300 auf der Anlage montiert, ab Baugröße 500 kann der Schrank mittels Wandmontage in der Nähe der Anlage frei platziert werden. Der beim Prozess entstandene Wasserstoff wird durch einen Entgasungsbehälter getrennt und ab Baugröße 300 mittels Ventilator nach außen abgeführt. Das frische Natriumhypochlorit gelangt ohne zusätzliche Pumpe in den Produkttank und kann von dort nach Bedarf dosiert werden.
ECO-a 500 | ECO-a 1000 | ECO-a 1500 | ||
---|---|---|---|---|
Nennleistung | g Cl2 / h | 500 | 1000 | 1500 |
Zellen-Durchflussmenge | l / h | 100 | 200 | 300 |
Salzverbrauch | g / h | 1.800 | 3.600 | 5.400 |
Salzkonzentration | g / l | 16 | 16 | 16 |
Hypochloritkonzentration | g / h | 5 | 5 | 5 |
Wasserstoff | g / h | 225 | 450 | 675 |
Dosierpumpe | l / h | 7 | 19 | 19 |
ANSCHLÜSSE | ||||
Wasserverbrauch | l / h | 100 | 200 | 300 |
Netzanschluss | V | 230 | 400 | 400 |
elektrische Leistungsaufnahme | kVA | 5 | 10 | 15 |
Anwendungsbereiche
- Freischwimmbäder öffentlich
- Hallenschwimmbäder öffentlich
ECO-a 2000 | ECO-a 3000 | ECO-a 4000 | ||
---|---|---|---|---|
Nennleistung | g Cl2 / h | 2000 | 3000 | 4000 |
Zellen-Durchflussmenge | l / h | 400 | 600 | 800 |
Salzverbrauch | g / h | 7.400 | 10.800 | 14.800 |
Salzkonzentration | g / l | 16 | 16 | 16 |
Hypochloritkonzentration | g / h | 5 | 5 | 5 |
Wasserstoff | g / h | 900 | 1.350 | 1.800 |
Dosierpumpe | l / h | 32 | 2x 19 | 2x 32 |
ANSCHLÜSSE | ||||
Wasserverbrauch | l / h | 400 | 600 | 800 |
Netzanschluss | V | 400 | 400 | 400 |
elektrische Leistungsaufnahme | kVA | 20 | 30 | 40 |
Die Rohrzellen-Elektrolyse zur Herstellung
chloratarmer Natriumhypochloritlösung direkt vor Ort. Die ungeteilten Zellen haben eine hohe Lebensdauer und sind bewusst einfach gehalten. Die integrierte Steuerung überwacht und regelt alle relevanten Betriebsparameter.

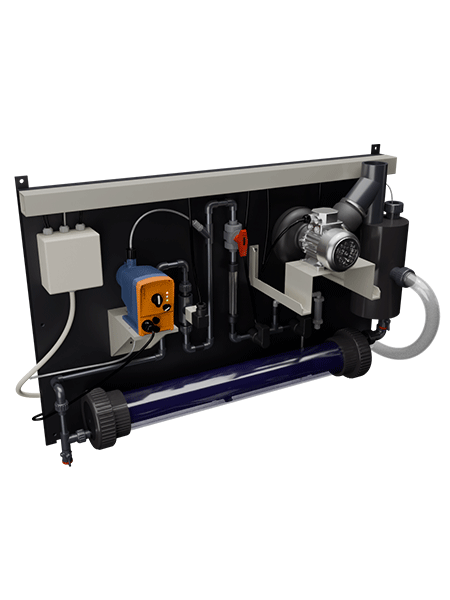

Die Anlagen sind auf einer PVC-Tafel montiert und ermöglichen so eine flexible Montage. Dabei können Salz und Produkttank unabhängig von der Anlage positioniert werden. Der beim Prozess entstandene Wasserstoff wird durch einen Entgasungsbehälter getrennt und nach außen abgeführt.
ECO-k
ECO-k 20 | ECO-k 40 | ECO-k 75 | ECO-k 90 | ||
---|---|---|---|---|---|
Nennleistung | g Cl2 / h | 20 | 40 | 75 | 90 |
Zellen-Durchflussmenge | l / h | 4 | 8 | 15 | 18 |
Salzverbrauch | g / h | 70 | 140 | 240 | 290 |
Salzkonzentration | g / l | 16 | 16 | 16 | 16 |
Hypochloritkonzentration | g / h | 5 | 5 | 5 | 5 |
Wasserstoff | l / h | 9 | 18 | 25 | 30 |
Dosierpumpe | l / h | 1,2 | 1,2 | 1,2 | 1,2 |
ANSCHLÜSSE | |||||
Wasserverbrauch | l / h | 4 | 8 | 15 | 18 |
Netzanschluss | V | 230 | 230 | 230 | 230 |
Leistungsaufnahme | kVA | 0,6 | 0,8 | 0,95 | 1,2 |
Anwendungsbereiche
- Freischwimmbäder privat
- Hallenschwimmbäder privat
Ihre Vorteile auf einen Blick.
- Kein Umgang mit gefährlichen Chemikalien
- Kein Augenbrennen
- Keine Reizung von Schleimhäuten
- Keine Aufsalzung
- Höchste und zuverlässige Desinfektionswirkung
- Geringe Betriebskosten
- Modernste Membranzellen-Technologie
- Made in Germany
